Quel est le fonctionnement d'une pompe à vide ?
La pompe à vide sert à créer du vide, mais également le maintenir, voire l’améliorer. Le fonctionnement d’une pompe à vide consiste à éliminer les molécules d’air et de gaz de la chambre à vide visée. La pompe à vide est alors capable de :
– d’aspirer un certain flux;
– de le comprimer;
– de le refouler à une pression supérieure à la pression d’aspiration;
Dans le cas d’une pompe à vide industrielle, la pompe sera alors capable de fonctionner dans une grande variété de pression (de 1000 à un bar absolu). Il faut savoir qu’en général : plus la pression est faible, plus il est difficile d’éliminer l’ensemble des molécules existantes. Ce vide a ainsi une utilité industrielle. Voire même plusieurs : une pompe à vide peut être par exemple utile pour :
– Vider un réservoir afin de le remplir de gaz;
– Réduire le point d’ébullition d’un liquide lors d’une distillation;
– Aérer un espace : permettre à l’air de circuler via le système de ventilation jusqu’à un espace clos;
– Déplacer certains objets lourds ou fragiles (dans les industries automobile et navale notamment);
– Éliminer les résidus dangereux durant le traitement de déchets;
– Sécher l’humidité de produits : cela facilite ainsi l’évaporation de l’eau;
– Obtenir une forme précise pour un produit lors d’un processus de formage ou de pressage;
– Transporter des produits : on ne transporte pas de l’air inutilement;
– Éliminer des gaz dissous ou vapeurs de solvants dans un liquide (aussi appelé dégazage);
– Appliquer un revêtement par vaporisation afin de couvrir une surface dans une chambre de revêtement;
– Emballer des produits : tels que les aliments sous vide, facilitant ainsi leur conservation;
Bien sûr, cette liste est non exhaustive et les pompes à vides industrielles disposent d’un grand nombre d’autres applications, mais celles-ci sont les plus courantes
Pour la production de vide, on trouve des pompes à vide à pistons, des pompes à vide à oscillations, des pompes à vide rotatives. Il existe différents types de pompes à vide dont le choix dépend en général du process et de la qualité de vide désirée.
Que peut-on faire avec du vide ?
Nous allons l’expliquer rapidement à l’aide d’un exemple simple.
Prenons un aspirateur. Il crée une pression plus basse que la pression atmosphérique à l’aide d’une pompe à vide. Cela permet l’aspiration des poussières et des particules de saleté qui sont mélangées à l’air ambiant et qui sont aspirées dans le sac.
Si on obstrue le tuyau de l’aspirateur avec sa main, on remarque qu’une force d’aspiration se développe sur sa main et que celle-ci reste en contact du tuyau d’aspirateur. On peut décrire de manière équivalente le fonctionnement d’une ventouse.
Ce n’est cependant pas la ventouse qui adhère à la surface du matériau, mais la pression avoisinante qui pousse la pièce contre la ventouse.
Guide de selection d'une pompe à vide
Étape 1 : Identifiez le niveau de vide désiré.
Étape 2 : Calculez et identifiez la capacité requise basée sur le volume du système, le temps de descente à vide, la charge de gaz et les fuites.
Étape 3 : Ces valeurs reportées dans un diagramme permettent de sélectionner les pompes adaptées à une pression et une capacité choisies.
Les différents types de pompes à vide
Il existe différents types de pompes à vide dont le choix découle en général de la technique et de la qualité de vide désirée.
Parmi les technologies les plus utilisées de pompes à vide, on peut citer :

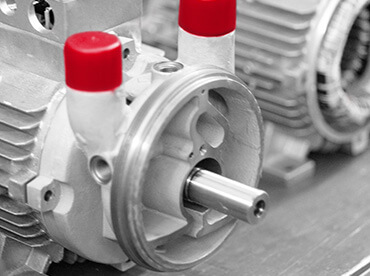

Les Pompes à Anneau Liquide
Appelées aussi pompes à anneau liquide monobloc, elles servent dans tous les cas d’applications difficiles. L’utilisation de matériaux de grande résistance comme l’acier inoxydable et la céramique fait qu’elles sont infiniment plus fiables et constantes dans leurs caractéristiques, même après de nombreuses années de fonctionnement.

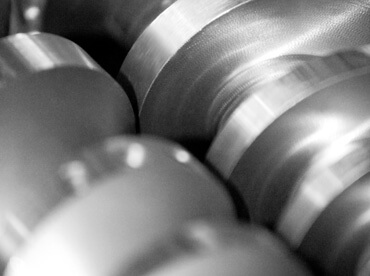

Les Pompes à Vis
Le gaz est aspiré par les vis, comprimé et amené à l’échappement de la pompe à vide. Ces pompes s’adaptent parfaitement à de nombreux process industriels. Les pompes à vide à vis tournant à sec sont surtout consacrées pour les industries chimiques et pharmaceutiques. Toute contamination avec l’huile ou d’autres produits de process est proscrite. Plusieurs pompes à vide sont disponibles avec certification ATEX.

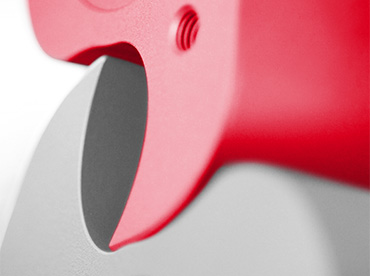

Les Pompes à Bec
Les pompes à Bec disposent de deux rotors en forme de bec qui évoluent en sens inverse l’un par rapport à l’autre et c’est leur forme qui permet l’air ou le gaz d’être aspiré, comprimé puis expulsé. Cette technologie génère un vide ou une surpression avec une très haute productivité. Cela permet une forte économie d’énergie par rapport aux technologies de pompes à lobes sans compression interne.

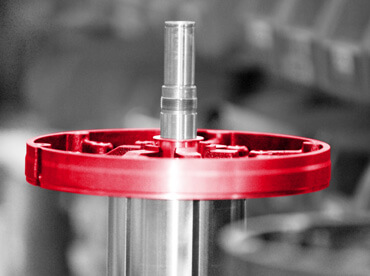

Les Pompes à Palettes Rotatives
Puissantes et éprouvées, ces pompes sont d’une grande simplicité technique. Les pompes à vide à palettes proposent une large gamme de puissance aussi bien dans les domaines du vide que de la pression. Elles sont de fabrication extrêmement solide. Selon le process, vous pouvez choisir entre des versions lubrifiées ou sèches. Les deux options sont disponibles avec une construction mono ou bi-étagée, l’une refroidie par air et l’autre par eau.

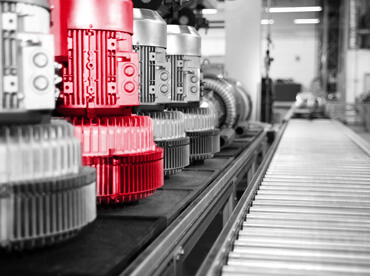

Les Pompes à Canal Latéral
Les soufflantes à canal latéral peuvent être utilisées pour créer à la fois du vide et de la surpression. Aussi appelées des turbines à canal latéral, elles sont d’une technologie si développée que tout perfectionnement met en œuvre de très hautes compétences. Utilisées depuis de nombreuses années dans l’industrie, elles démontrent jour après jour leur fiabilité. Leur principe de fonctionnement permet un entretien des plus réduits et des niveaux sonores des plus bas mesurés. Les pompes à vide à canal latéral sont utilisées pour le transfert de gaz et de mélanges gaz/air.
Pourquoi faire appel à un expert des pompes à vide ?
Un expert du vide et pression pourra intervenir sur tous types de marques et de types de pompes à vide (ou pression). Les professionnels qui proposent leurs services à des entreprises de différents milieux établissent souvent un contrat de maintenance. Cela permet de ne pas avoir d’interventions ponctuelles lorsque l’état des équipements est déjà critique, mais plutôt d’anticiper les pannes ou autre problème qui pourrait causer un retard de production, ou pire, mettre en danger la vie des travailleurs sur site. On parle alors de maintenance préventive ou encore curative.
Faire appel à une entreprise spécialisée par le vide et pression permet aussi d’avoir accès à un large stock de pièces détachées, de différentes marques. Il est courant que toute une production ou un projet soit retardé en attendant l’arrivée d’une pièce détachée, suite à un problème technique. Cela permet donc d’éviter de se retrouver dans ce genre de situation, il est même parfois possible de remplacer une machine entière.
Lors du lancement d’un projet, il est normal de ne pas savoir vers quel fournisseur ou marque se tourner pour l’achat de son matériel. Ce choix peut d’autant plus varier en fonction des besoins des différents projets. Il est donc important de se tourner vers un professionnel des pompes à vide industruielles, qui saura étudier votre projet et vous conseiller pour l’achat de votre centrale de vide par exemple. Il pourra même se charger de son installation par la suite.
Une entreprise spécialiste du vide et pression peut aussi louer l’équipement et les machines nécessaires si un projet ne nécessite pas l’achat de machines (qui est un investissement important). Chez Chaplain, vous pouvez louer des pompes à vide, des turbines ou encore des roots. Alors n’hésitez plus et contactez-nous pour la location de vos pompes à vide !
Types d'application des pompes à vide
Industrie pour boisson
– Remplissage sous vide de bouteilles
– Séchage des boites
– Maintien boites sur machines
Industrie pour détergeants / décolorants
– Manutention de bouteilles de produit cosmétique
– Remplissage des bouteilles sous vide
– Vide sur machines de remplissage de poudre
Brasserie
– Remplissage des bouteilles
– Désaération sous vide pour dosage de l’eau
– Agitation à l’air du malt et de la levure pendant la fermentation
Fabrique de produits abrasifs
– Filtration sous vide pour déshydrater les poussières abrasives
Industrie aéronautique
Travail en sas en altitude
– Test de carburateur
– Remplissage sous vide
Industrie de la brique et de l’argile
– Désaération de l’argile dans les extrudeuses
Confiserie
– Cuisine sous vide
– Refroidissement sous vide
Metallurgie (fonderie)
– Moulage sous vide
– Imprégnation de moulure sous vide
Industrie de céramique et de porcelaine
– Désaération des matériels en argile et céramique dans les extrudeuses
Les services de nos experts des pompes à vide : quels avantages ?
En faisant appel à Chaplain, vous vous assurez de faire appel à des professionnels qui ont pu travailler sur de multiples projets au coeur du vide et de la pression. Cette expérience est garante d’une connaissance pointue et d’une capacité d’adaptation à toute épreuve. Le fonctionnement d’une pompe à vide nécessite cette expertise métier !
En plus de cet aspect, nos services vous permettent de réduire le nombre de pompes pour une estimation juste, adaptée à votre projet. Les coûts de maintenance sont également réduits, puisqu’en effectuant une maintenance prédictive régulière, vous réduirez drastiquement le nombre problèmes majeurs, qui génèrent des coûts colossaux. Vos dépenses énergétiques seront également réduites par la même logique. Enfin, notre expertise nous permet d’optimiser les procédés pour encore plus d’efficacité !
Notre solution d’externalisation
En qualité de spécialiste du vide industriel, CHAPLAIN accompagne ses clients dans le choix de la meilleure technologie de vide industriel adaptée à leurs besoins.
N’hésitez pas à prendre contact avec nous pour toute question ou demande d’information concernant nos solutions de pompes à vide.
